600 mm - Stavební pouzdro JAP 705 NORMA LINE - STANDARD - ZEĎ
Popis
Tento výrobek není standardní, je tedy upraven podle přání spotřebitele nebo pro jeho osobu, a je vyráběný na objednávku zákazníka, proto prosím vezměte na vědomí, že nelze po objednání a uhrazení zálohy objednávku zrušit, ani zboží vrátit dle § 1837 z.č. 89/2012 Sb., občanského zákoníku.

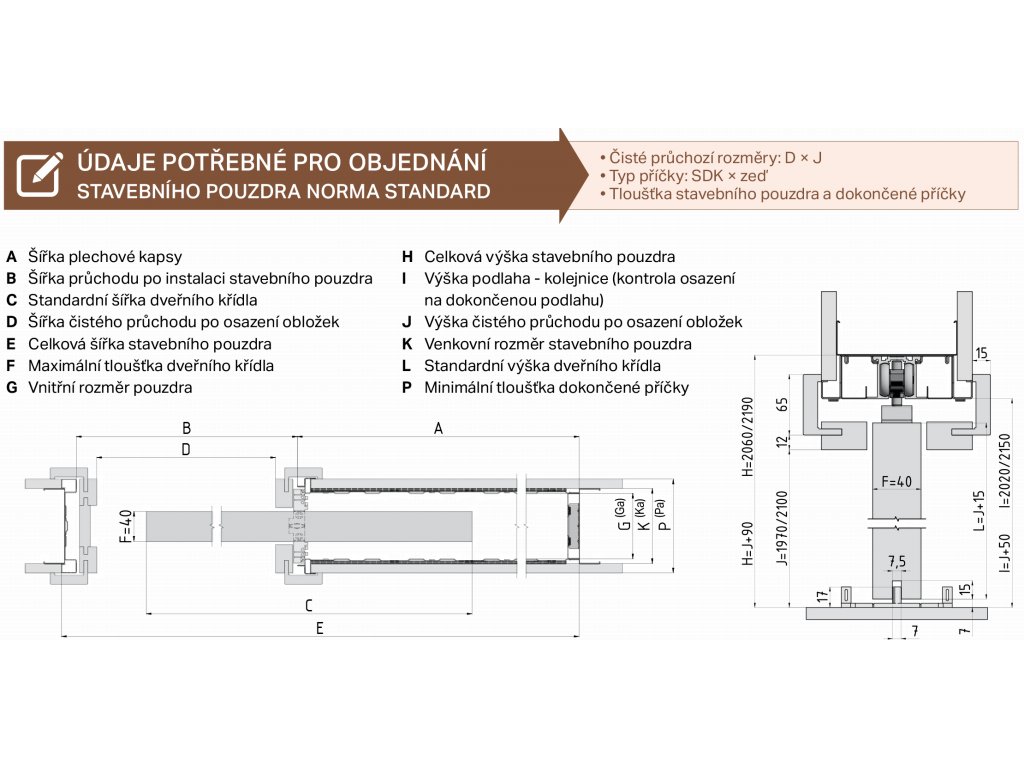

| Rozměry JAP 705 NORMA LINE - STANDARD - ZEĎ | |||||||
| čistý průchod po osazení obložkové zárubně | síla pouzdra | rozměr stavebního pouzdra | doporučený stavební otvor od čisté podlahy | ||||
| šiřka (D) | výška (J) | pouzdro(K) | příčka (P) | šířka (E) | výška (H) | šířka | výška |
| výška pouzdra 1970mm | |||||||
| 600 | 1970 | 75 | 100 | 1345 | 2060 | 1385 | 2080 |
| 600 | 1970 | 100 | 125 | 1345 | 2060 | 1385 | 2080 |
| výška pouzdra 2100mm | |||||||
| 600 | 2100 | 75 | 100 | 1345 | 2190 | 1385 | 2210 |
| 600 | 2100 | 100 | 125 | 1345 | 2190 | 1385 | 2210 |
| atypická výška pouzdra | |||||||
| 600 | 1980 - 2700 | 75 | 100 | 1345 | výška(J) + 90 | 1385 | výška(J) + 110 |
| 600 | 1980 - 2700 | 100 | 125 | 1345 | výška(J) + 90 | 1385 | výška(J) + 110 |
| Upozornění: Atypické rozměry a pouzdra výšky 2100mm se nedají vrátit |
* vnější = minimální dokočená příčka
**uvedené rozměry jsou v milimetrech
Objednávaná šířka a výška je světlostním rozměrem po osazení obložkové zárubně dle platné ČSN.
 |
 |

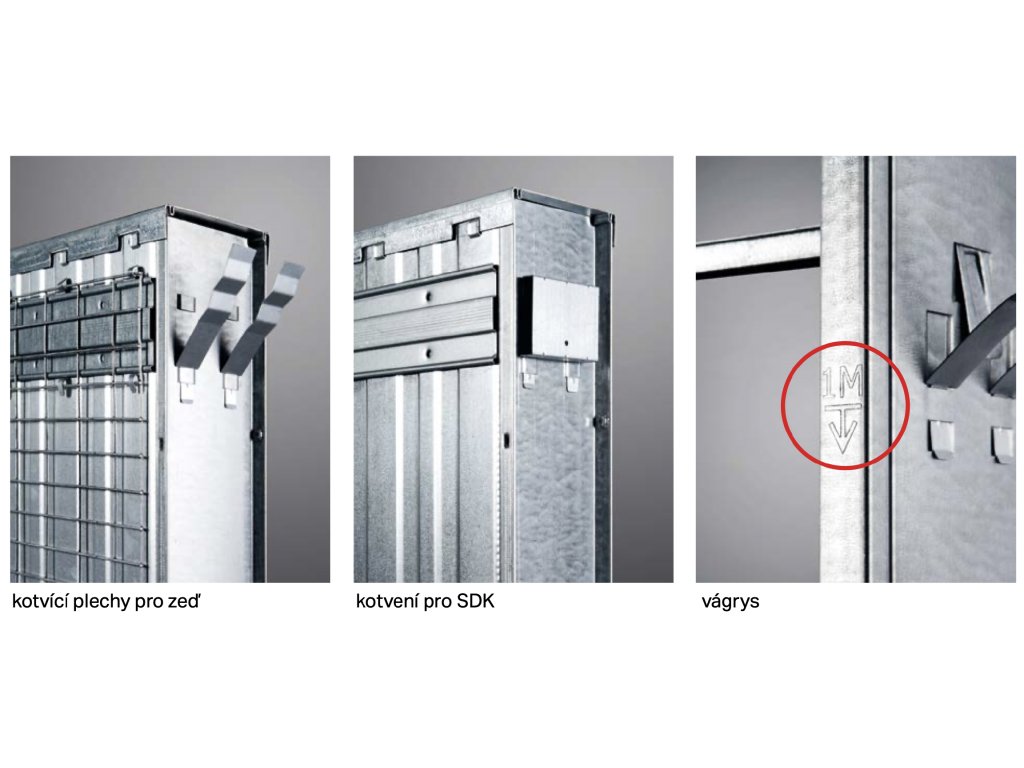

Vlastnosti pouzdra:
- Nejběžnější stavební pouzdro pro posuvné dveře: základní pouzdro pro jednokřídlé dveře.
- Maximální hmotnost dveřního křídla 120kg
- Odnímatelná horní kolejnice
- Pouzdro vyrobené z pozinkovaného plechu
- Pro výšky 197 a 210 cm se vyrábí metodou klinčování a atypická pouzdra jsou svařovaná
- U zděné varianty pouzdra je nutné stavební otvor opatřit překladem
- Možnost atypických rozměrů pouzdra až do výšky 270cm
- Vodící trn s přesným vymezením středu pouzdra
Technický list - stavební pouzdro JAP 705 NORMA STANDARD

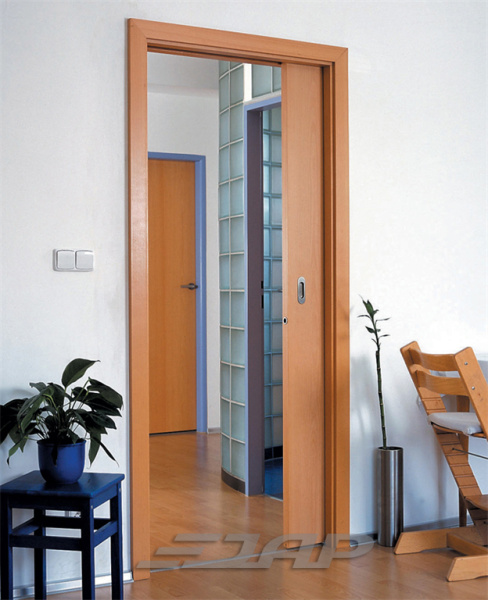

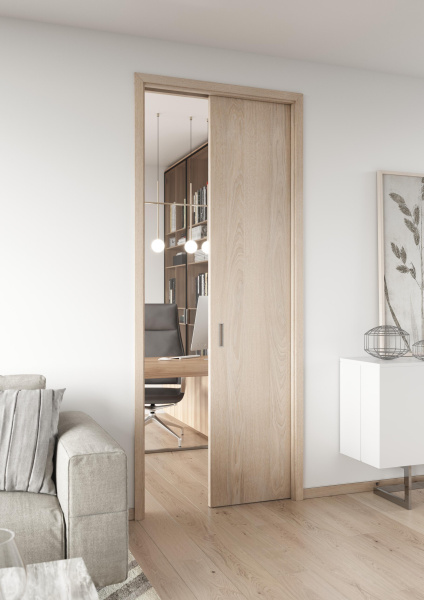

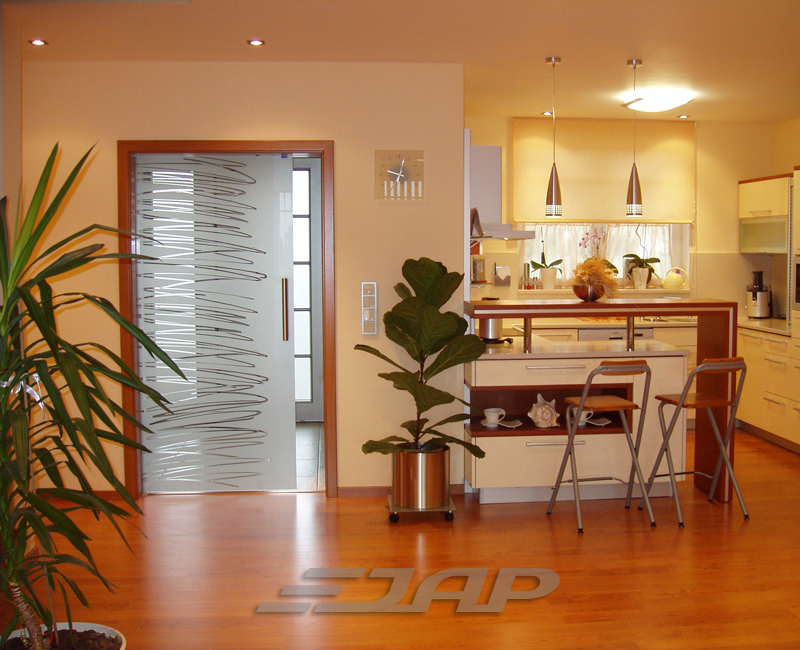

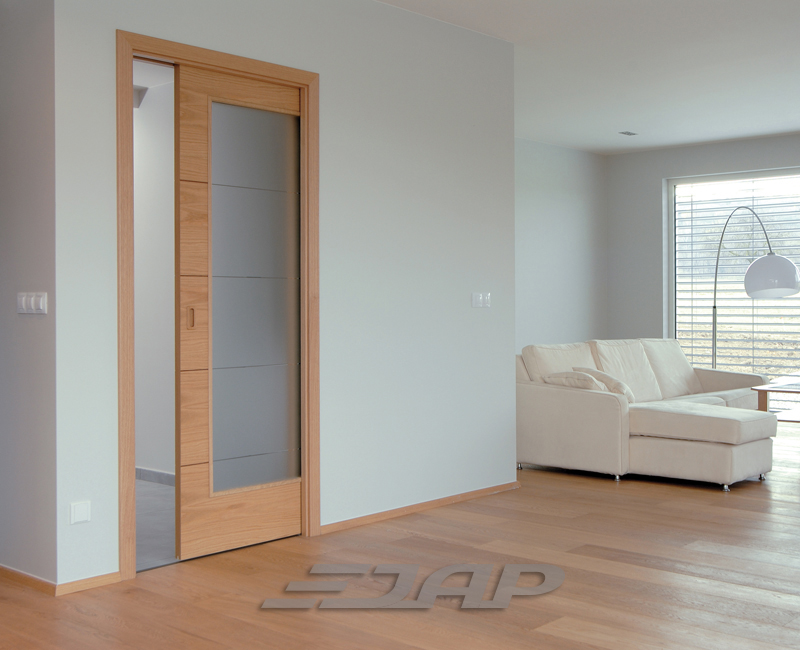

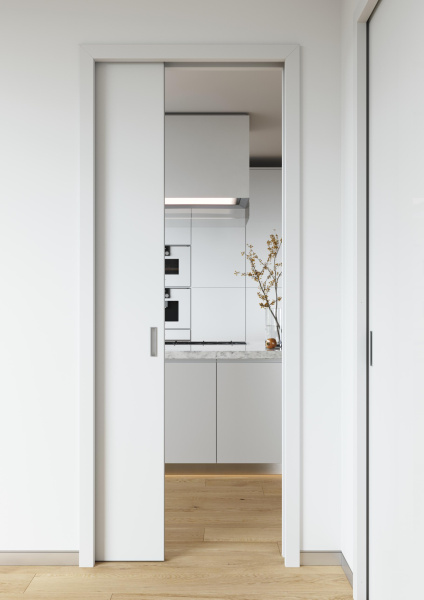

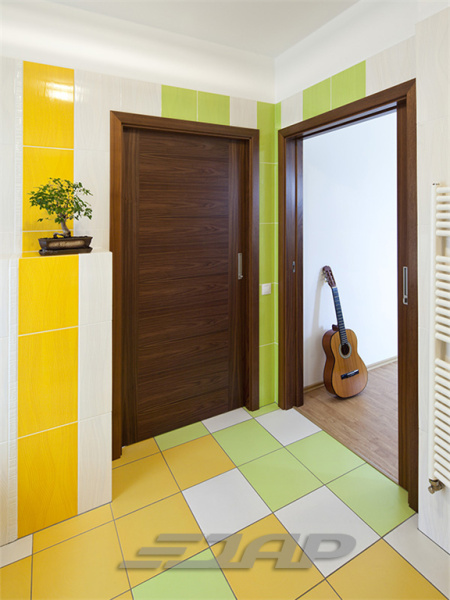

GALERIE:
