1600 mm - Stavební pouzdro JAP 709 - PURE STANDARD
Popis
Tento výrobek není standardní, je tedy upraven podle přání spotřebitele nebo pro jeho osobu, a je vyráběný na objednávku zákazníka, proto prosím vezměte na vědomí, že nelze po objednání a uhrazení zálohy objednávku zrušit, ani zboží vrátit dle § 1837 z.č. 89/2012 Sb., občanského zákoníku.
JAP 709 PURE STANDARD - rozměry | ||||
---|---|---|---|---|
čistý průchod po osazení obložek min.
D x J |
celkové rozměry stavebního pouzdra
E x H |
šířka plechové kapsy A | šířka průchodu po instalaci stav. pouzdra B | doporučené rozměry hrubého stavebního otvoru pro ZEĎ |
výška pouzdra 1970mm | ||||
1600 x 1970 | 3300 x 2070 | 1640 | 1660 | 3340 x 2090 |
výška pouzdra Atypická | ||||
1600 x 2700 | 3300 x 2800 | 1640 | 1660 | 3340 x 2820 |
šířka pouzdra Atypická | ||||
1550 x 1970 | 3250 x 2070 | 1640 | 1610 | 3290 x 2090 |

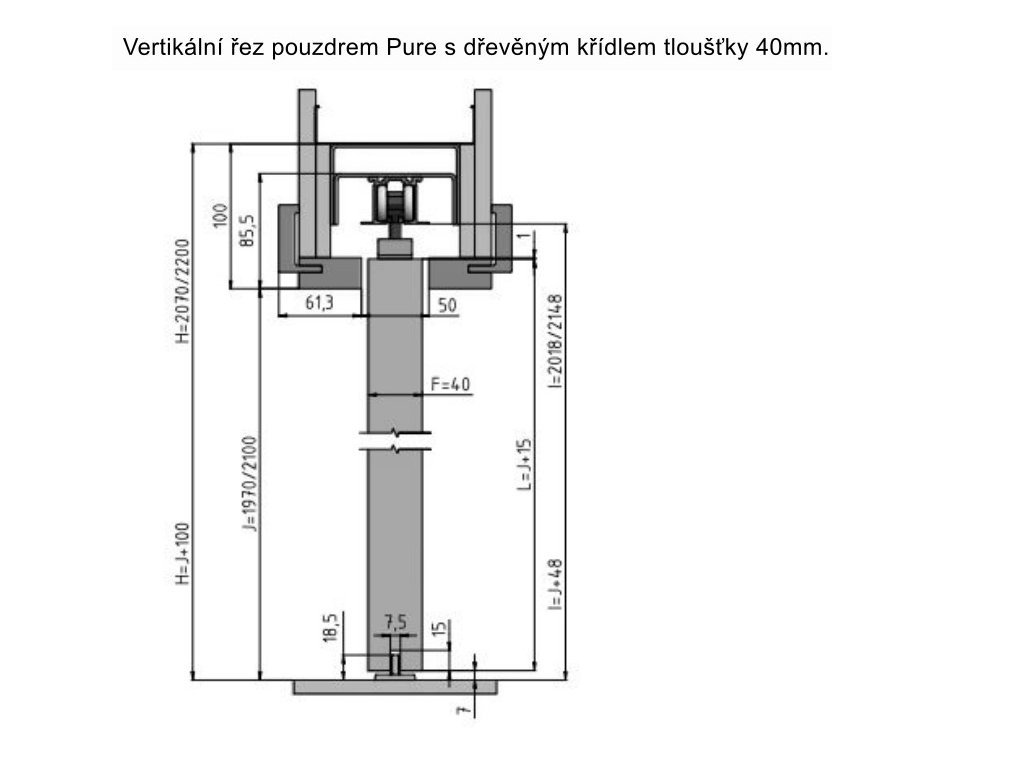

výpočet rozměrů: E = 2*D + 100 ; H = J + 100 |
Doporučené rozměry dveřního křídla | |
---|---|
standardní rozměr dveřního křídla
C x L |
maximální tloušťka dveřního křídla F |
výška pouzdra 1970mm | |
1650 x 1985 | 45 |
Výška pouzdra Atypická | |
1650 x 2715 | 45 |
šířka pouzdra Atypická | |
1600 x 1985 | 45 |
*uvedené rozměry jsou v milimetrech
rozměr atypické šířky je počítán z vyššího průchozího rozměru pouzdra + 15% příplatek za zkrácení kolejničky na požadovaný rozměr
Pozor: toto stavební pouzdro po zadání do výroby nelze vrátit dle ustanovení § 1837
Vlastnosti pouzdra
- Atypické stavební pouzdro určené pro velké průchody
- Průchozí výška až 2700 mm (výšku průchodu napište do poznámky)
- Určeno pro zasouvací jednokřídlé dveře
- Specifická montáž do hotového stavebního otvoru
- Použití pro SDK i ZEĎ
- U zděné příčky je nutné stavební otvor opatřit překladem - stavební pouzdro není schopné nést zatížení
- Určeno pro dokončenou tloušťku příčky minimálně 150m
- Určeno pro dveře dřevěné, celoskleněné, MASTER DOOR, STING DOOR, IDEA DOOR
- Kompatibilita se všemi výrobci dveří
- Maximální váha jednoho dveřního křídla je 120kg
- Nastavitelný přední i zadní doraz
- Na kapsu pouzdra lze umístit vypínač
- Celé pouzdro je z kvalitního pozinkovaného plechu
- Kolejnice u pouzdra PURE není odnímatelná
